Innlegg roadboss » Søn Nov 28, 2010 15:26

I starten av tråden lurte jeg på hvordan dere kunne fascineres av gamle, enkle maskiner dekket av krokanis, men så så jeg en reklamefilm for X20 som var lagt ut og DETTE ER JO HELT GENIALT!!!!!! Jeg ble født for sent. Alt var enklere før. Måten de hang maskina bakpå lastebilen, flyteplata, ahh, genialt!!! :cowboy:
"Them stacks where spittin' black smoke, as the headlights lit the night"
Brukerens avatar
roadboss
Sykkelbud

Innlegg: 3
Registrert: Ons Aug 11, 2010 15:22

Innlegg aetrans1991 » Søn Nov 28, 2010 16:44

scala 1:50 skrev:Hei !

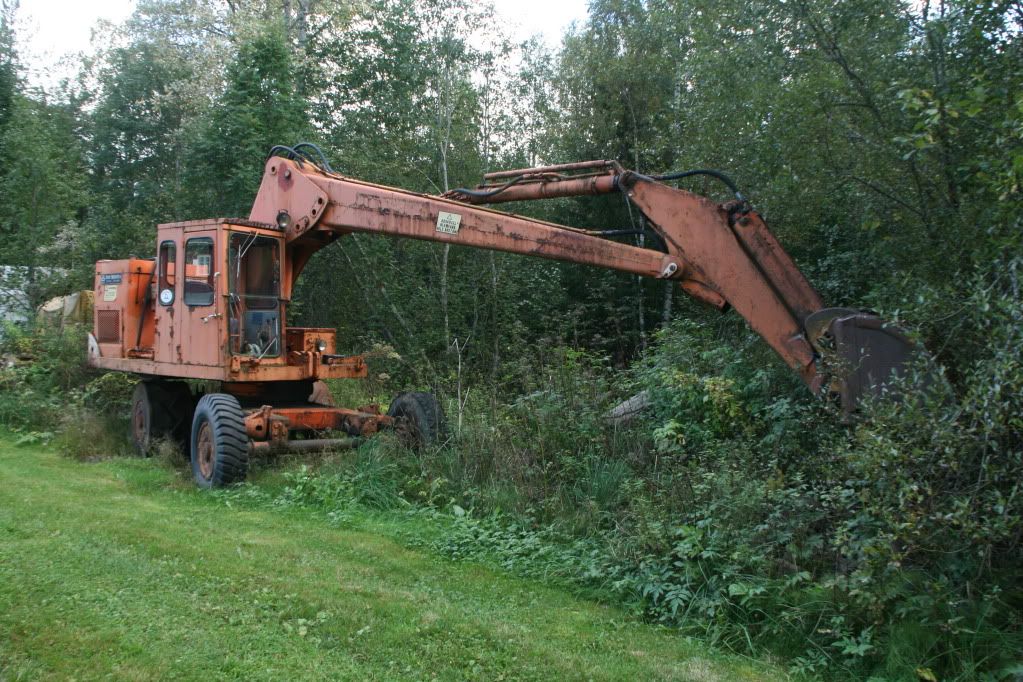

Brøytbilder tatt i 2008

Bilde

Bilde

Mvh

Tom


tar æ feil eller e det den som står rætt åver maskinførar skoln på Fauske?, bildan knipsa bak gamle dekkmann?
pain is temporary pride is forever!

Tlf 95 03 23 19

Bilde
Brukerens avatar
aetrans1991
Bileier

Innlegg: 2762
Registrert: Ons Des 10, 2008 12:58
Bosted: Lindås, Alverflaten Nor

Brøyt på Fauske

Innlegg scala 1:50 » Tir Nov 30, 2010 22:12

Hei !

Det er helt rett. Den har stått der. Tror den ble solgt i høst til en lenger sør i fylket.

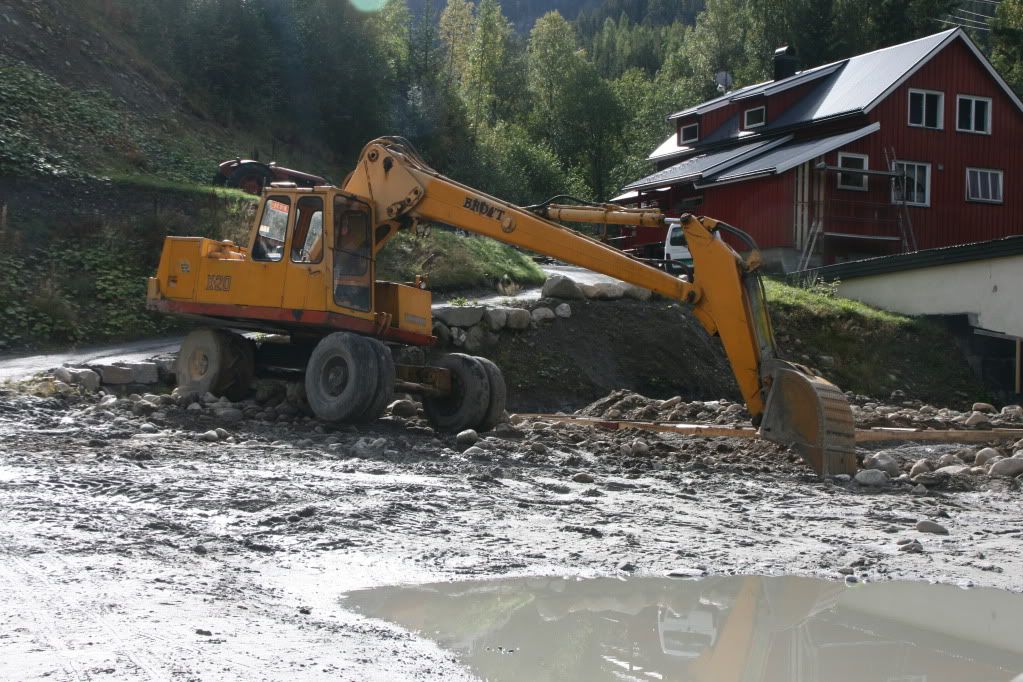

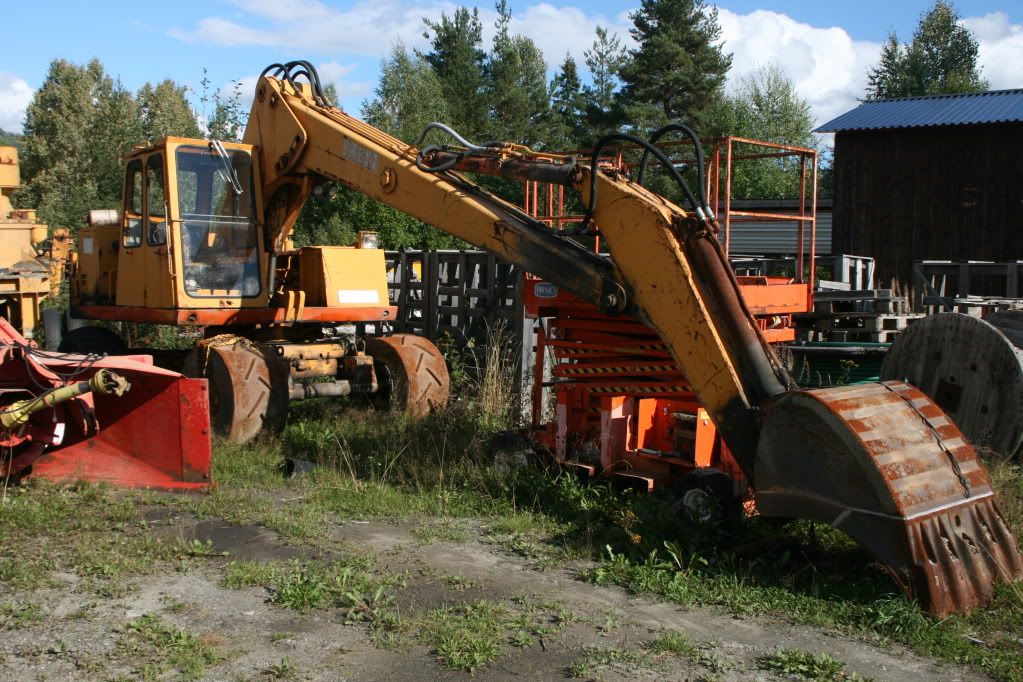

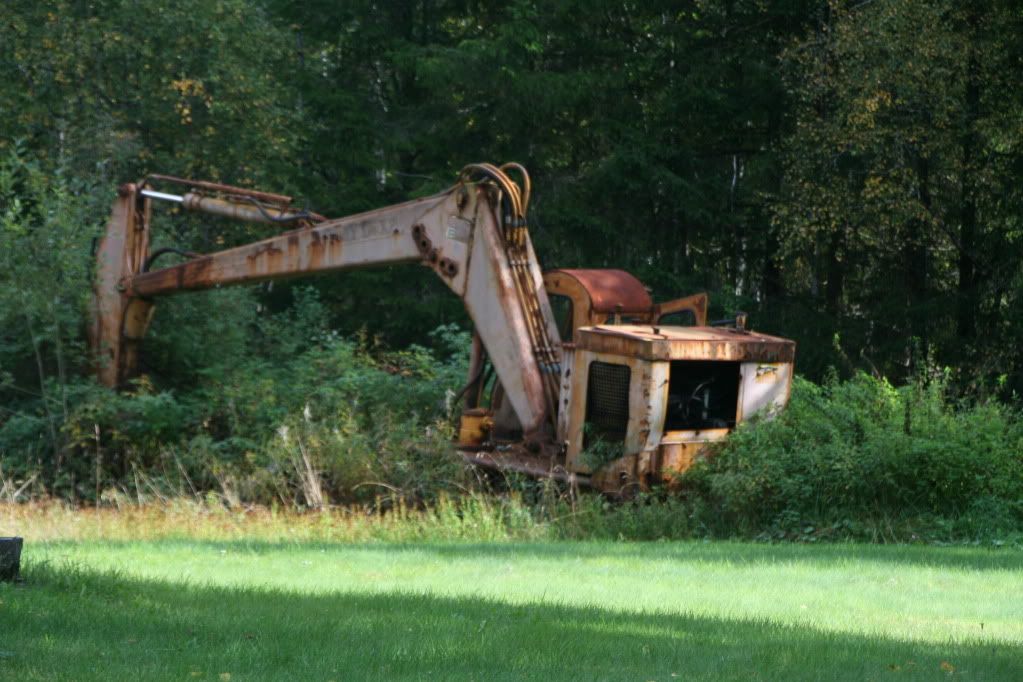

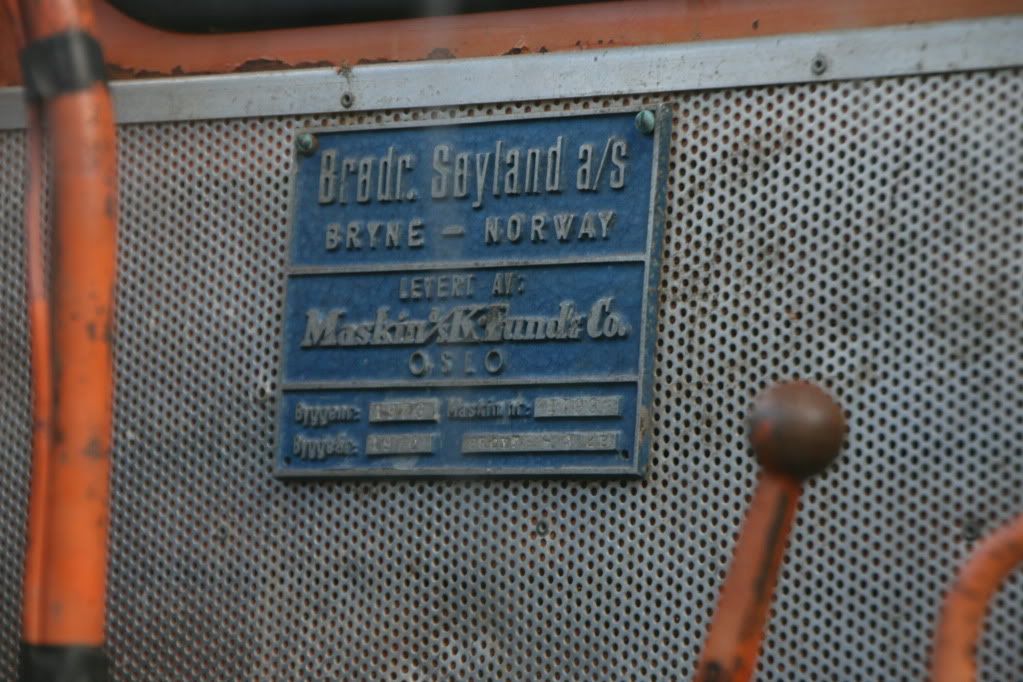

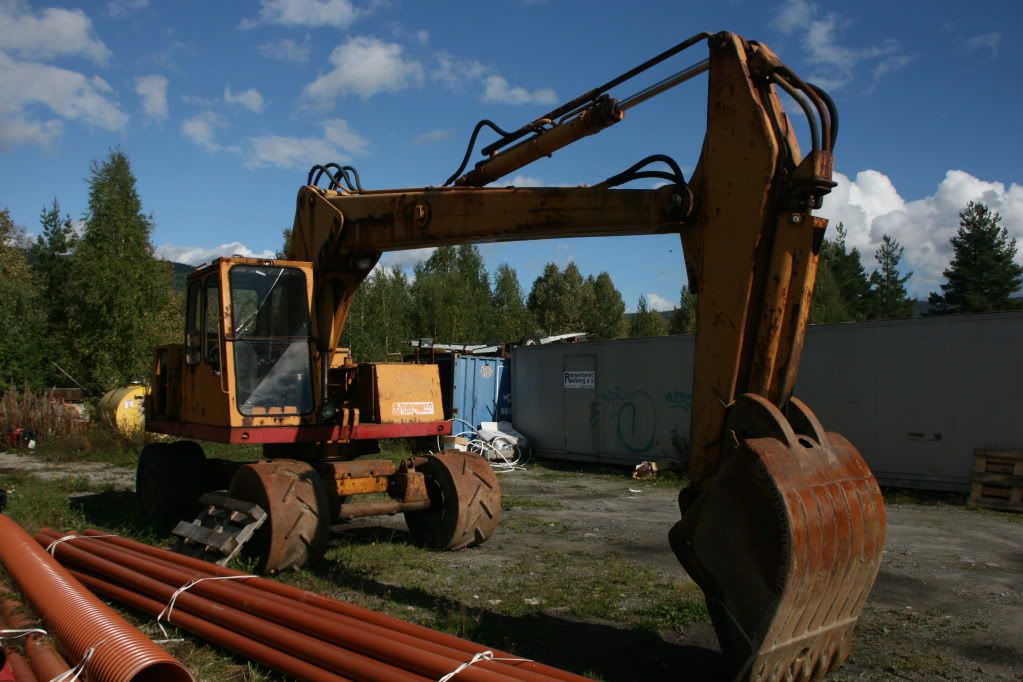

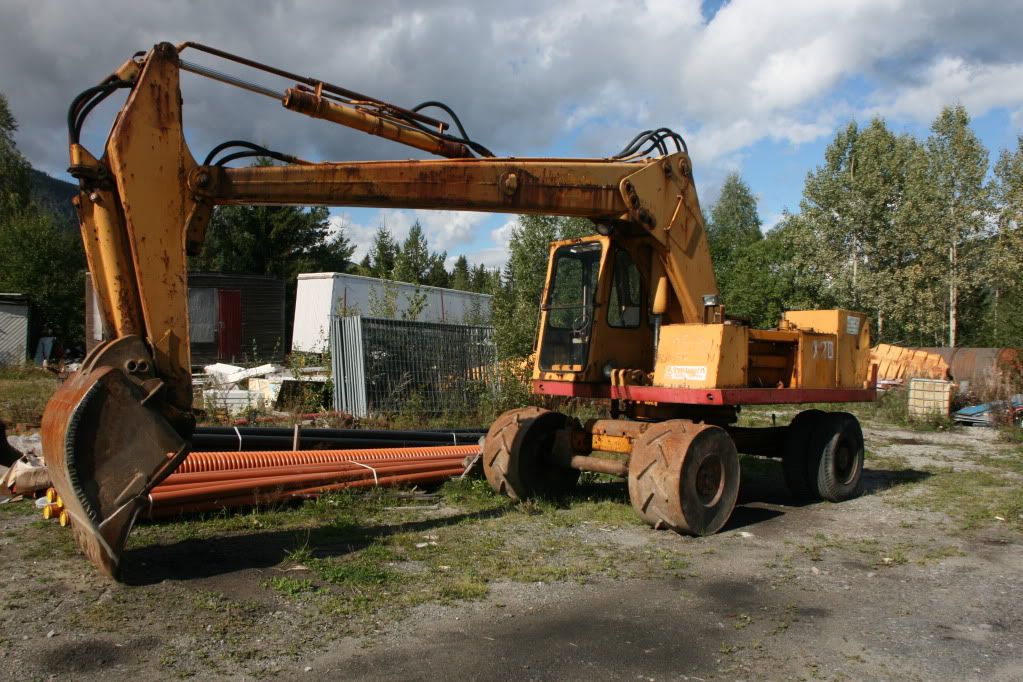

Her er noen flere Brøyt-bilder tatt i juli og september.

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Mvh

Tom
Se på websiden min ! www.18wheelers.no

Flere tusen bilder av lastebiler og modeller i 1:50
Brukerens avatar
scala 1:50
Lærling

Innlegg: 132
Registrert: Søn Aug 27, 2006 19:53
Bosted: Oslo

Innlegg Jan Erik » Tor Des 30, 2010 16:34

En av mange Brøyt'er Jan-Arvid Lindland fra Lyngdal eier. Han har eget museum med bla Brøyt gravemaskiner.
Bilde
Bilde
Bilde
Brukerens avatar
Jan Erik
Bileier

Innlegg: 2633
Registrert: Tor Jan 01, 2009 15:56
Bosted: Lyngdal, Vest-Agder

Innlegg over the top » Søn Jan 30, 2011 20:36

Her kommer et par bilder av en Brøyt X2b 1971 mod . Denne står i Oslo .

Bilde

Bilde
Brukerens avatar
over the top
Hjelpemann

Innlegg: 68
Registrert: Fre Des 10, 2010 22:26


Brøyt!

Innlegg Dragonman » Tir Feb 15, 2011 21:40

Takk for alle fantastiske bilder dere legger inn, Brøyt er sjefen :) ... skulle bare ønske jeg hadde hatt kamera når jeg som liten stod å beundret Brøyter i fullt arbeid.

Her er litt mer å kose seg med :
- http://www.baumaschinenbilder.de/forum/ ... r=0&page=1
- http://www.baumaschinenbilder.de/forum/ ... ight=broyt
- http://www.baumaschinenbilder.de/forum/ ... ight=broyt

Kan vel også føre til denne, "Instruks for transport av Brøyt X2 med lastebil"
- http://www.benkar.se/glomdarum/galleri/ ... _0909.html
Bare små lastebiler oa hos meg ... www.motormania.no
Dragonman
Distribusjonssjåfør

Innlegg: 526
Registrert: Tor Jan 31, 2008 14:16
Bosted: Bergen

Innlegg knut_olestad » Søn Mar 06, 2011 18:22

Jeg og brødrene mine har en gammal Brøyt X2 stående som jeg prøver bli kvitt, så om noen er gira så si fra :)
Den har ikke vært starta på endel år og funker nok best som delemaskin, men det er ikke utenkelig at den er brukbar heller.
Selger den for en liten penge da den må hentes.
Så om noen er gira eller vet av noen som trenger delemaskin, mail meg på:
knut_olestad@yahoo.no
King Kong
knut_olestad
Sykkelbud

Innlegg: 4
Registrert: Man Jul 20, 2009 10:36
Bosted: Isfjorden

Innlegg WingNut » Fre Jun 03, 2011 18:21

Hei ja. Ser det er noen som fått tatt bilder av gamle Brøyter.
Er det noen som kan ha noen tegninger/mål av X21?
Vurderer å lage en i skala 1:14 med tvillinghjul fra Tamiya og jernhjul.

Evt noen som kunne springe ut med målebånd og tatt mål på en?
Akselavstand, bredde, lengde, høyde opp til plattform, h-b-l av styrhus,
motorkasse, lengde på bommen etc. :flire:
Morten =) Halvorsen
WingNut
Sykkelbud

Innlegg: 5
Registrert: Lør Jan 22, 2011 18:22
Bosted: Sandefjord

Innlegg un.1830 » Lør Jun 04, 2011 04:38

WingNut skrev:Hei ja. Ser det er noen som fått tatt bilder av gamle Brøyter.
Er det noen som kan ha noen tegninger/mål av X21?
Vurderer å lage en i skala 1:14 med tvillinghjul fra Tamiya og jernhjul.

Evt noen som kunne springe ut med målebånd og tatt mål på en?
Akselavstand, bredde, lengde, høyde opp til plattform, h-b-l av styrhus,
motorkasse, lengde på bommen etc. :flire:


Akselavstanden er 4 meter, bommen er 5 meter, og bredden på hytten er 680mm kan knote frem noen flere mål...
H2SO4
un.1830
Veteran

Innlegg: 1407
Registrert: Man Jan 04, 2010 11:37

Innlegg WingNut » Lør Jun 11, 2011 21:17

Takk så lenge. Begynner med platformen som alt står på.
Tenkte en 5mm stålplate. Har du evt noe mål på den? :)
Morten =) Halvorsen
WingNut
Sykkelbud

Innlegg: 5
Registrert: Lør Jan 22, 2011 18:22
Bosted: Sandefjord


Innlegg un.1830 » Søn Jun 12, 2011 07:01

WingNut skrev:Takk så lenge. Begynner med platformen som alt står på.
Tenkte en 5mm stålplate. Har du evt noe mål på den? :)


Åjada, men det er begrenset hva jeg har. Skulle egentlig vært i nærheten av en hel brøyt og tatt noen mål selv, men det kommer vel det og.

Her er det jeg har:

Sylindre:
Indre bom: Slaglengde 1200 mm diameter: 160
Sylinder for bak eller forgraver: slaglengde: 1250 mm Ø 130mm
sylinder for skuffe: Slaglengde: 900 mm Ø 130mm

Skuffen er 500l

Bredde understell: 2500mm
Frigang: 440 mm
Høyde fra mark til underkant av maskinramme: 1100mm
Bredde ytterkant hjul til ramme: 580 mm

Høyde mark til toppen av førerhus: 2900mm
Bredde førerhus: 860 mm

Bredde maskinramme/plate: 2200 mm
Bredde motorrom: 1850 mm
Høyde mark til topp av motorrom: 2560 mm
Høyde motorrom: 2560 - 1100 = 1460 mm

Senter svingskive til:
a) forkant sylinderinnfesting: 910 mm
b) senter stålhjul: 1140 mm
c) framkant ståhjul: 1640 mm
d) senter bakhjul: 1680 mm
e) bakkant motvekt: 2360 mm

Akselavstand = b + d = 2820 mm
Lengde forkant av ståhjul til bakkant motvekt: 4000 mm

Høyde på bom med sylinder i indre hull: 3980 mm
Høyde på bom med sylinder i indre hull helt nede: 2750 mm

Overdelen sitter til høyre sett bakfra kant i kant på 2500 mm, og begynner på 300 mm.
Slik at senter svingkrans til førerhus blir 1250 mm på førerhussiden siden og 950 mm på venstre side.

Mer enn dette har jeg dessverre ikke.
Jeg hadde tenkt å lage en pappmodell først, for å få proporsjonene riktig, iogmed at en har endel vitale mål.

Ved hull nr 2 som ser ut til å være mest vanlig har du en gravedybde på 4 meter og en maks høyde på ca 7,5 meter. Rekkevidden er på rett i underkant av 8 meter.
Ved hull 4 (øverste hullet) har du en maks høyde på 10 meter og en dybde og rekkevidde på henholdsvis 1,8 meter og 8,5 meter (ca)

Hullene er talt ifra bunn til topp hvor nederste er 1 og øverste er 4.
Stikken kan du prøve å legge på ca 2,5 meter. Og fra sylinderen på bommen og frem til stikken er det ca 2 meter. Prøv deg frem med bommen og se om 4,5 meter virker mer rett iforhold til 5 meter, men lengden ligger en eller annen plass ca der.

Kan slippe inn ett innlegg når jeg vet noe mer! Lykke til
H2SO4
un.1830
Veteran

Innlegg: 1407
Registrert: Man Jan 04, 2010 11:37

Innlegg magne-v-o-l-v-o-1-6 » Fre Aug 19, 2011 14:16

Jan Erik, fin brøyt orntleg behandla ;)
volvo the real king of the road
magne-v-o-l-v-o-1-6
Lærling

Innlegg: 268
Registrert: Man Jul 25, 2011 20:50
Bosted: øyfjell / hovden

Innlegg runar500 » Man Aug 29, 2011 10:43

over the top skrev:Her kommer et par bilder av en Brøyt X2b 1971 mod . Denne står i Oslo .


Ny på forumet, digger gamle brøyt'er X2b og X21 på hjul er gromme maskiner!

Fin denne.. Hvor i Oslo står den? Vet du hvem som eier den? Kunne vært artig å reist ut og sett den "live"..
runar500
Sykkelbud

Innlegg: 6
Registrert: Man Aug 29, 2011 10:27

Innlegg scala 1:50 » Søn Sep 04, 2011 21:27

Hei !

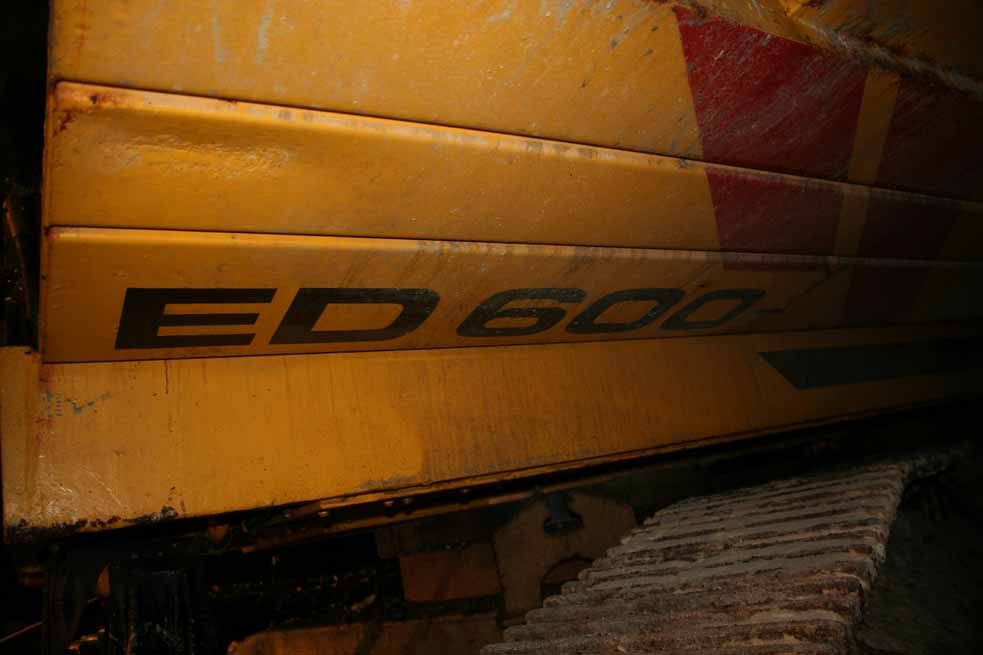

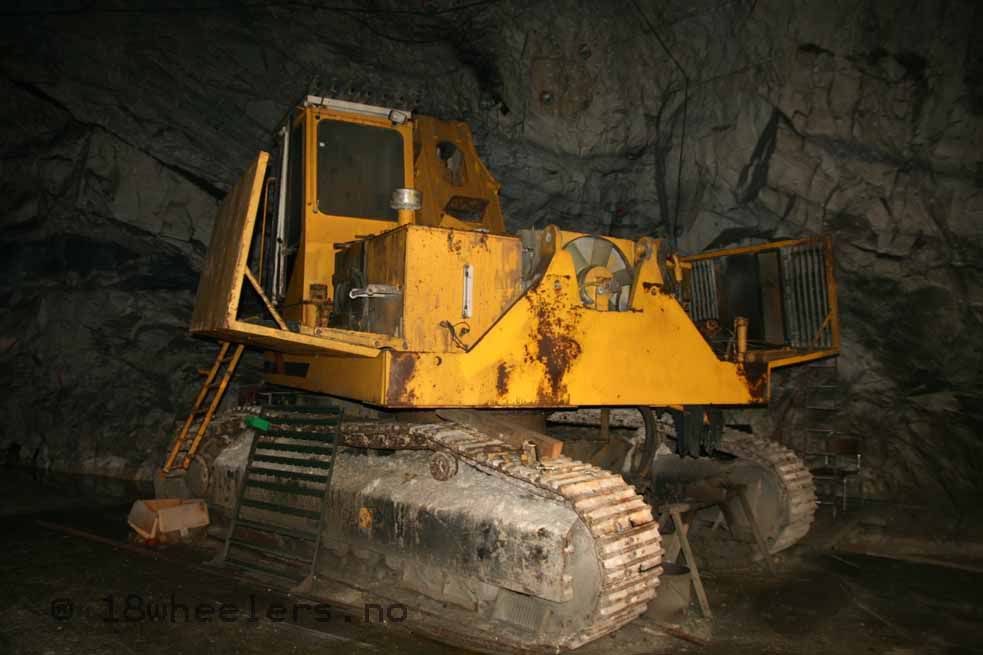

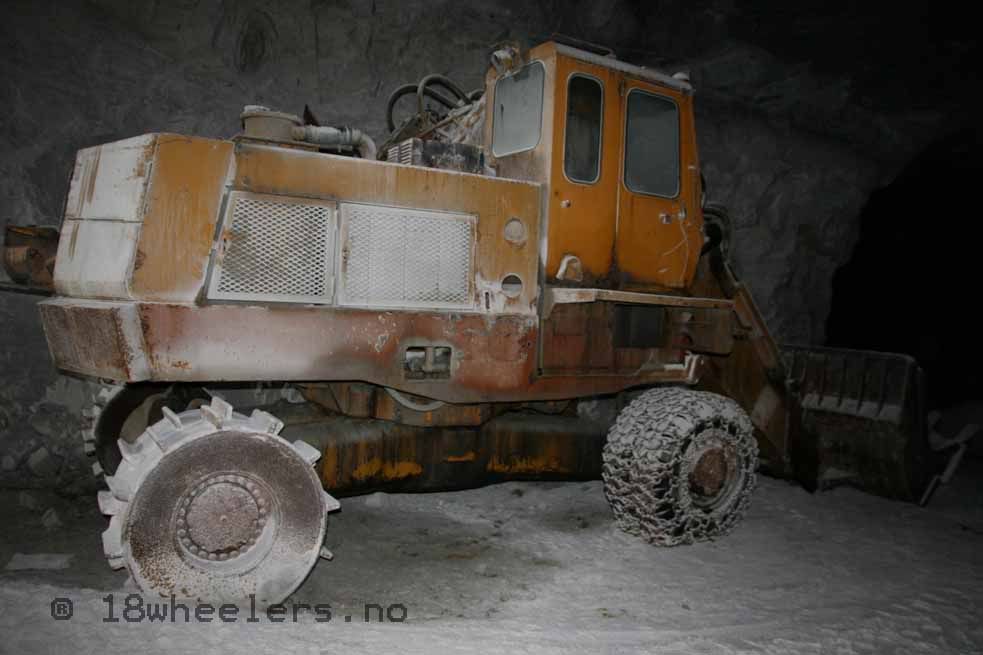

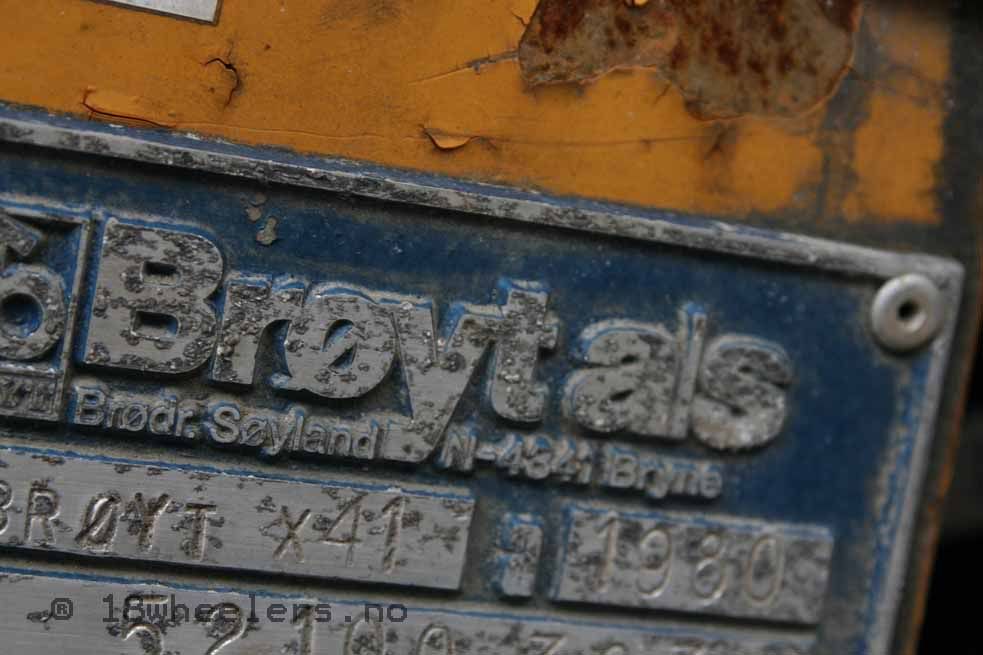

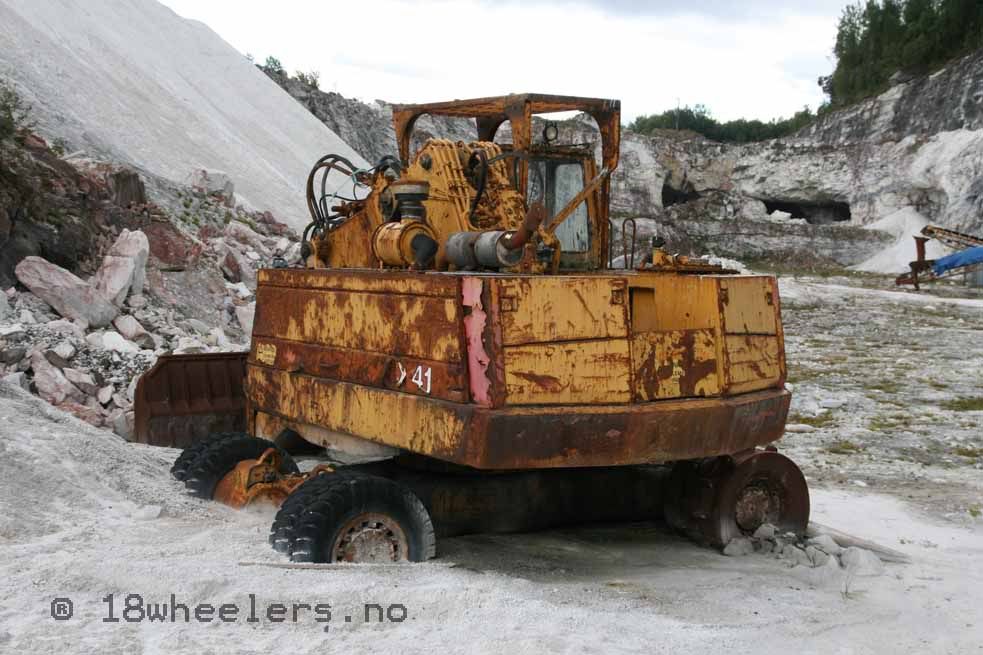

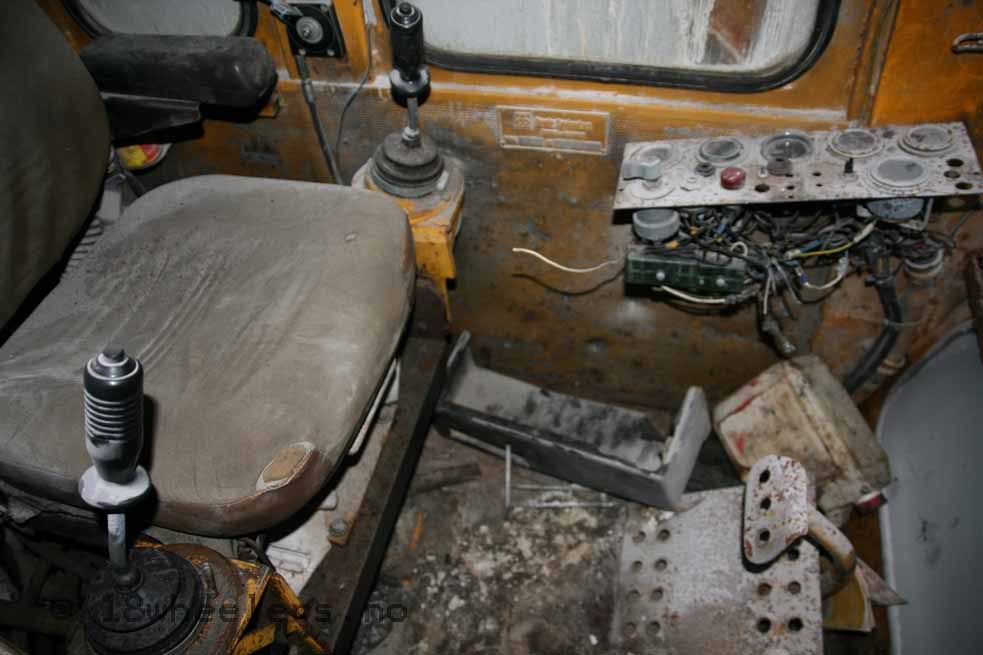

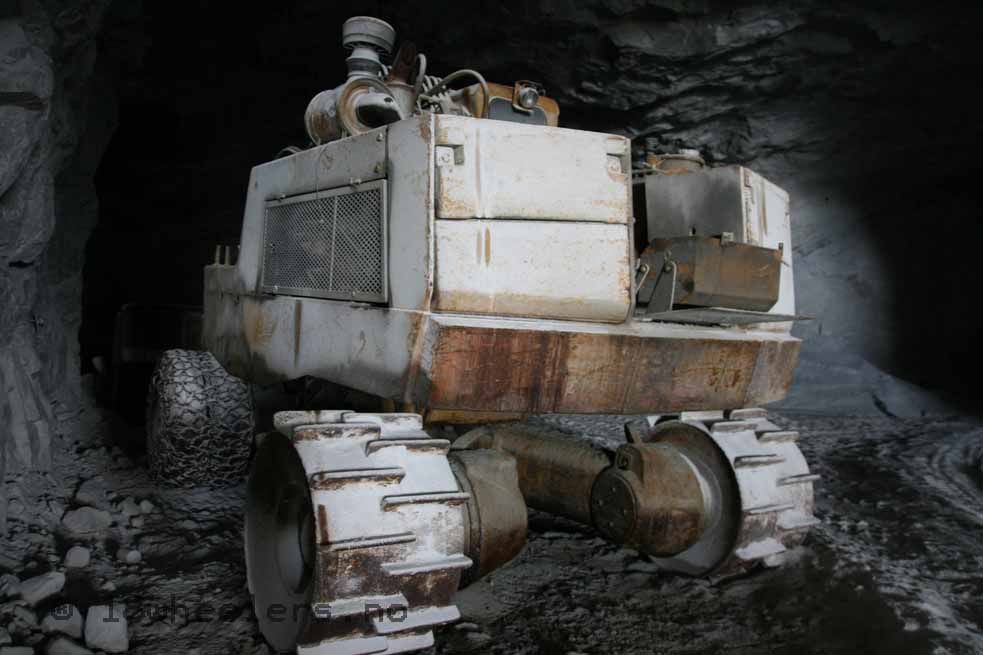

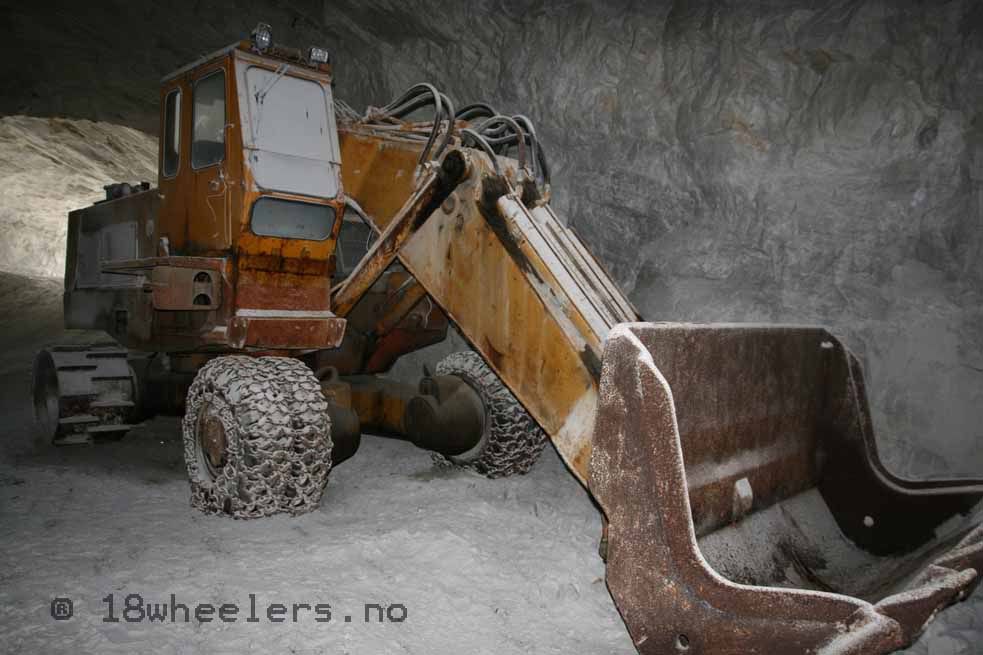

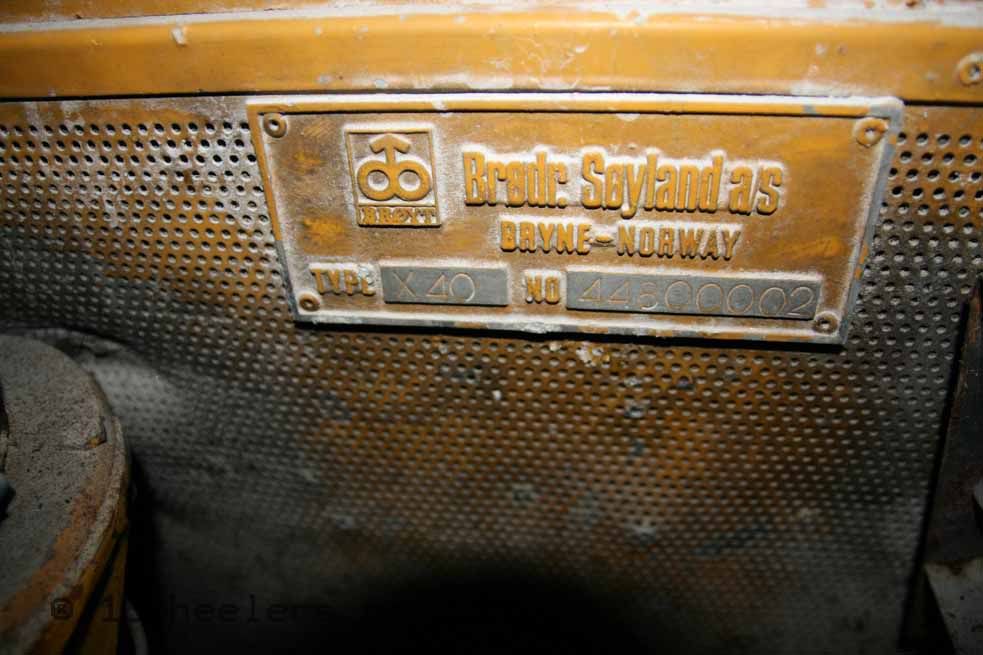

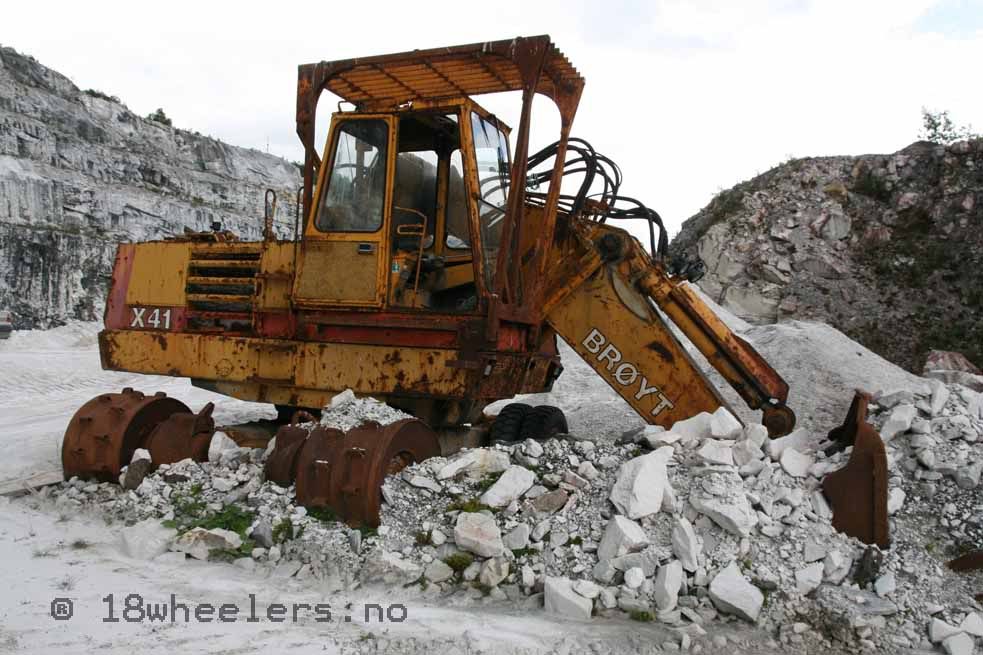

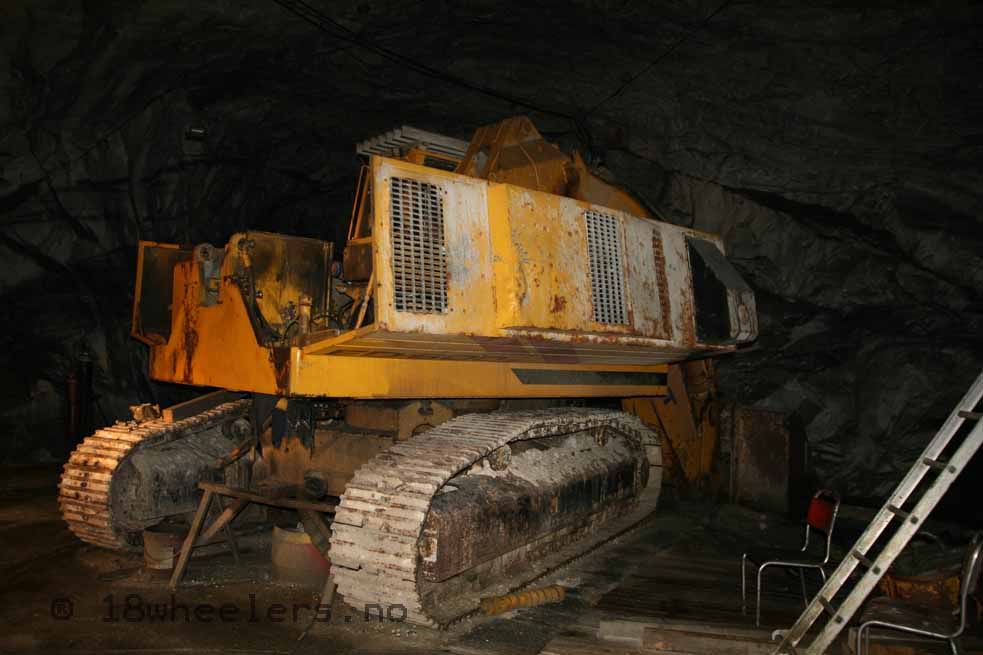

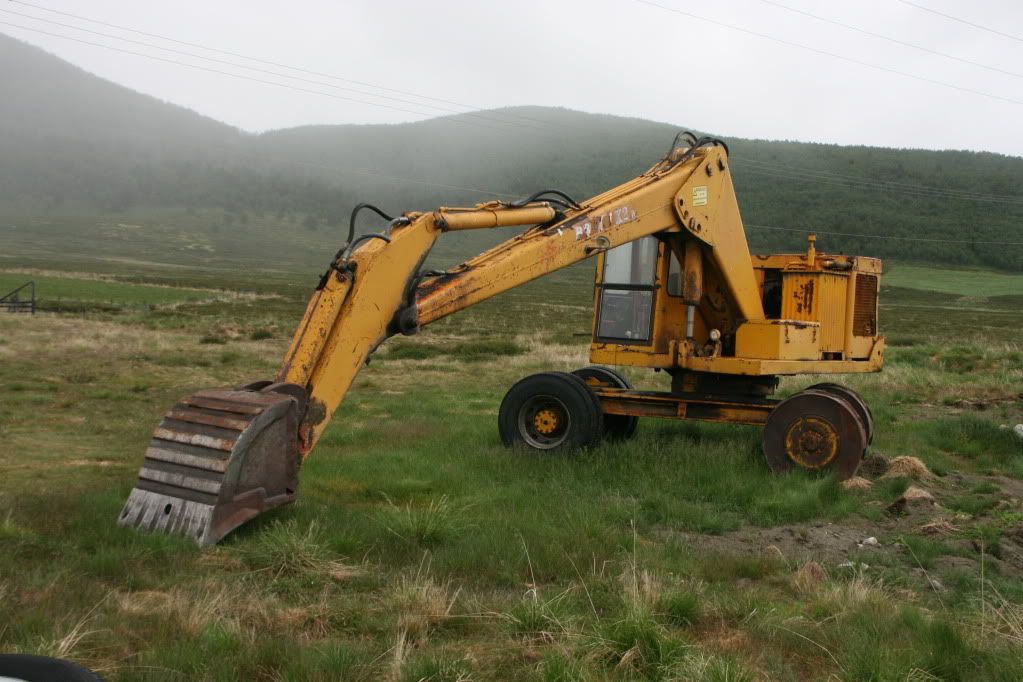

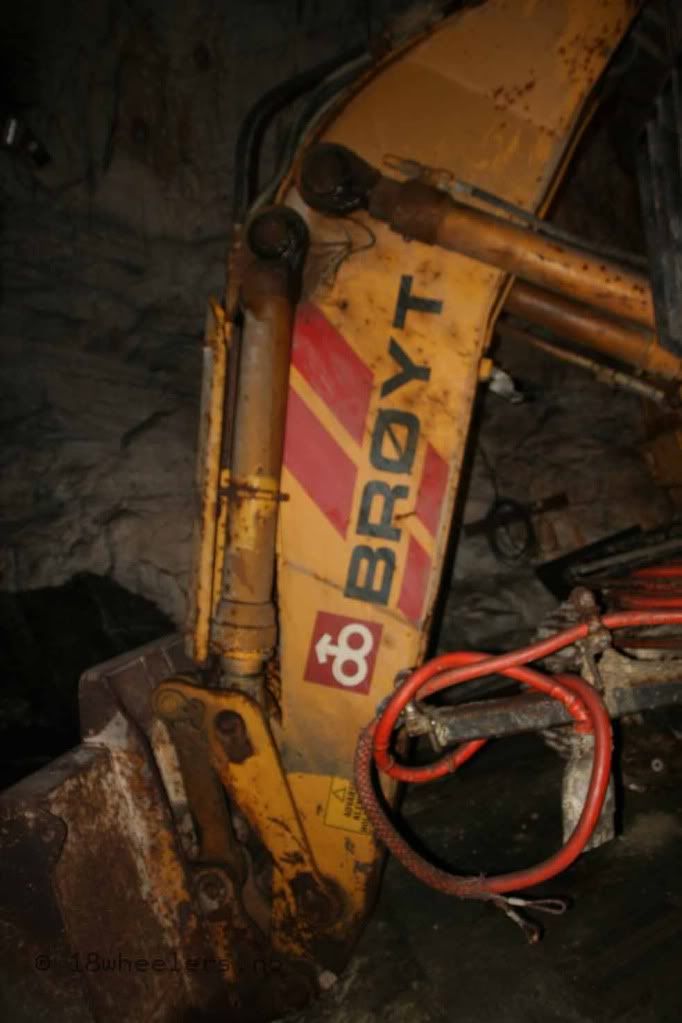

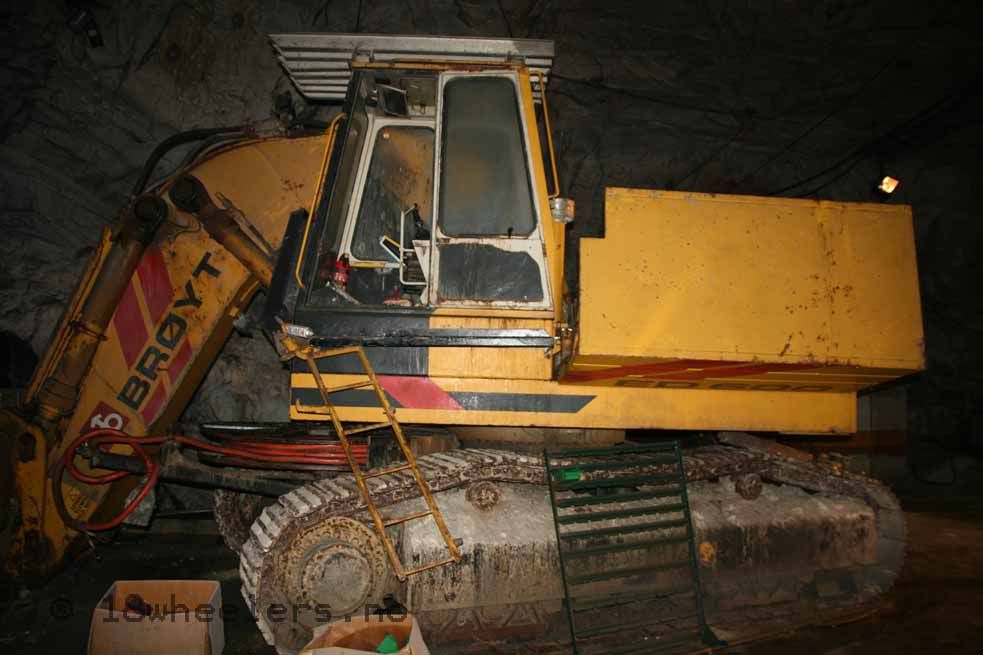

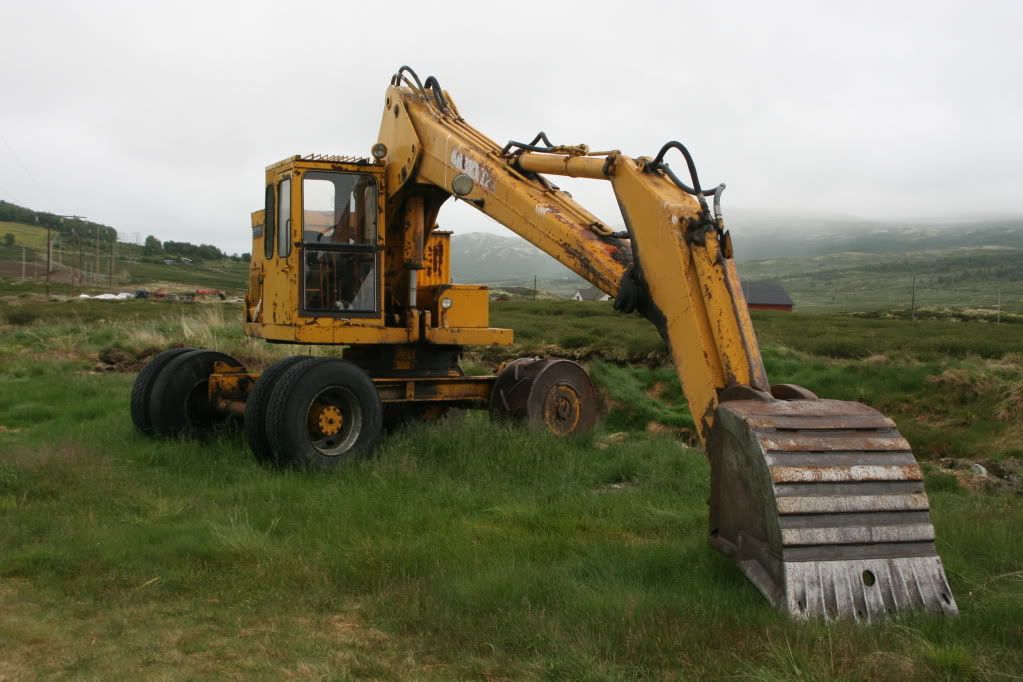

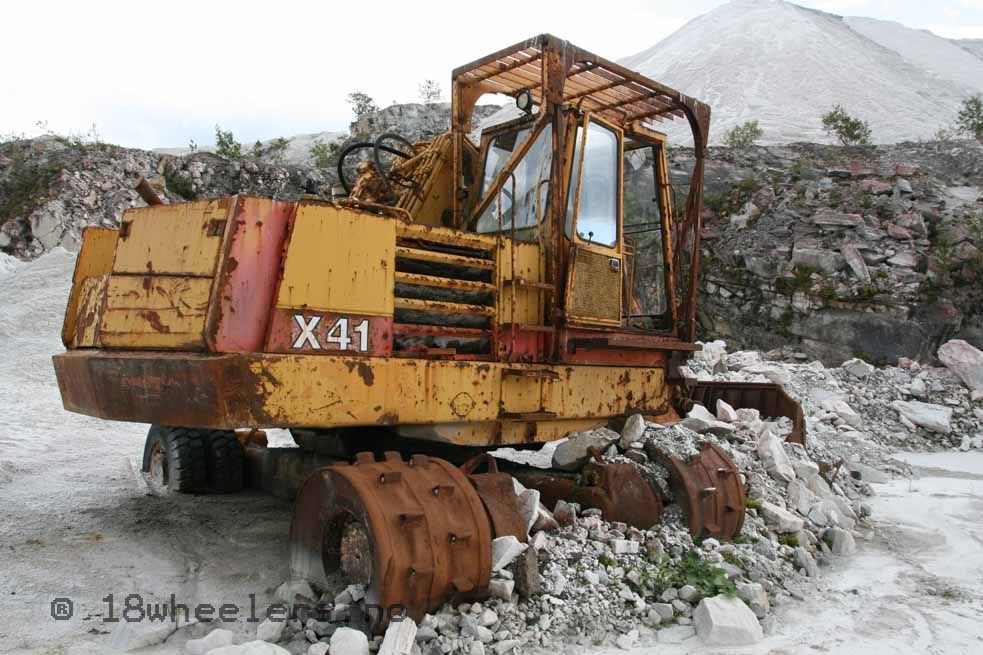

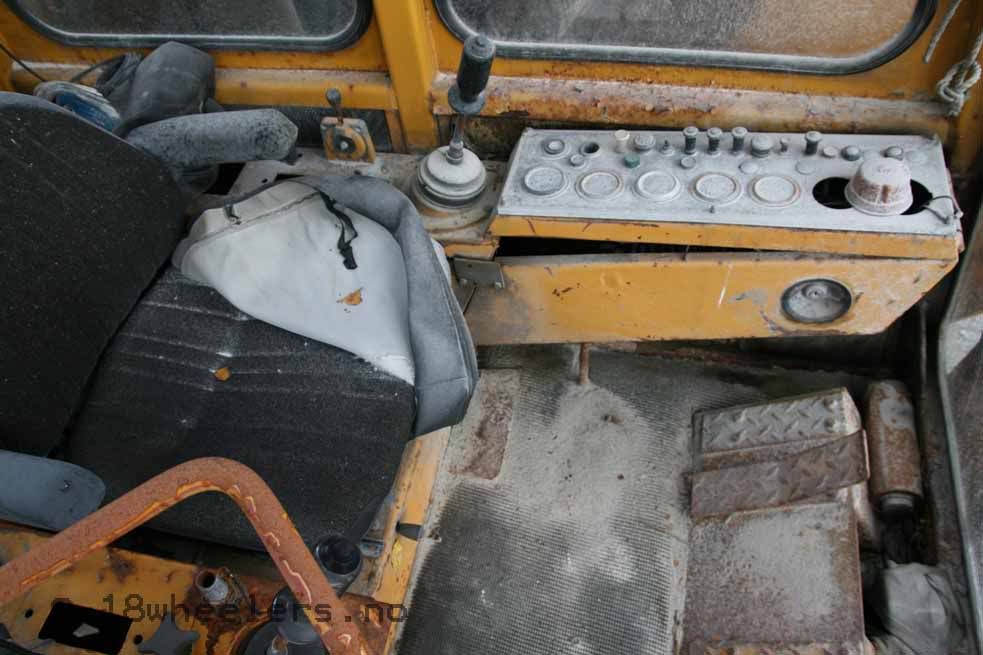

Her er noen flere Brøytbilder.

Ikke så ofte å se disse store Brøytene lenger, uansett tillstand.

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Bilde

Mvh

Tom
Se på websiden min ! www.18wheelers.no

Flere tusen bilder av lastebiler og modeller i 1:50
Brukerens avatar
scala 1:50
Lærling

Innlegg: 132
Registrert: Søn Aug 27, 2006 19:53
Bosted: Oslo

Innlegg klyper » Man Sep 05, 2011 07:17

Gromme bilder :)
1977 Volvo FB-88 , 1974 Volvo FB-88 og 1972 F-89 6X2 1953 Volvo L-385
Brukerens avatar
klyper
Hjelpemann

Innlegg: 67
Registrert: Fre Nov 28, 2008 12:18
Bosted: kongsberg
